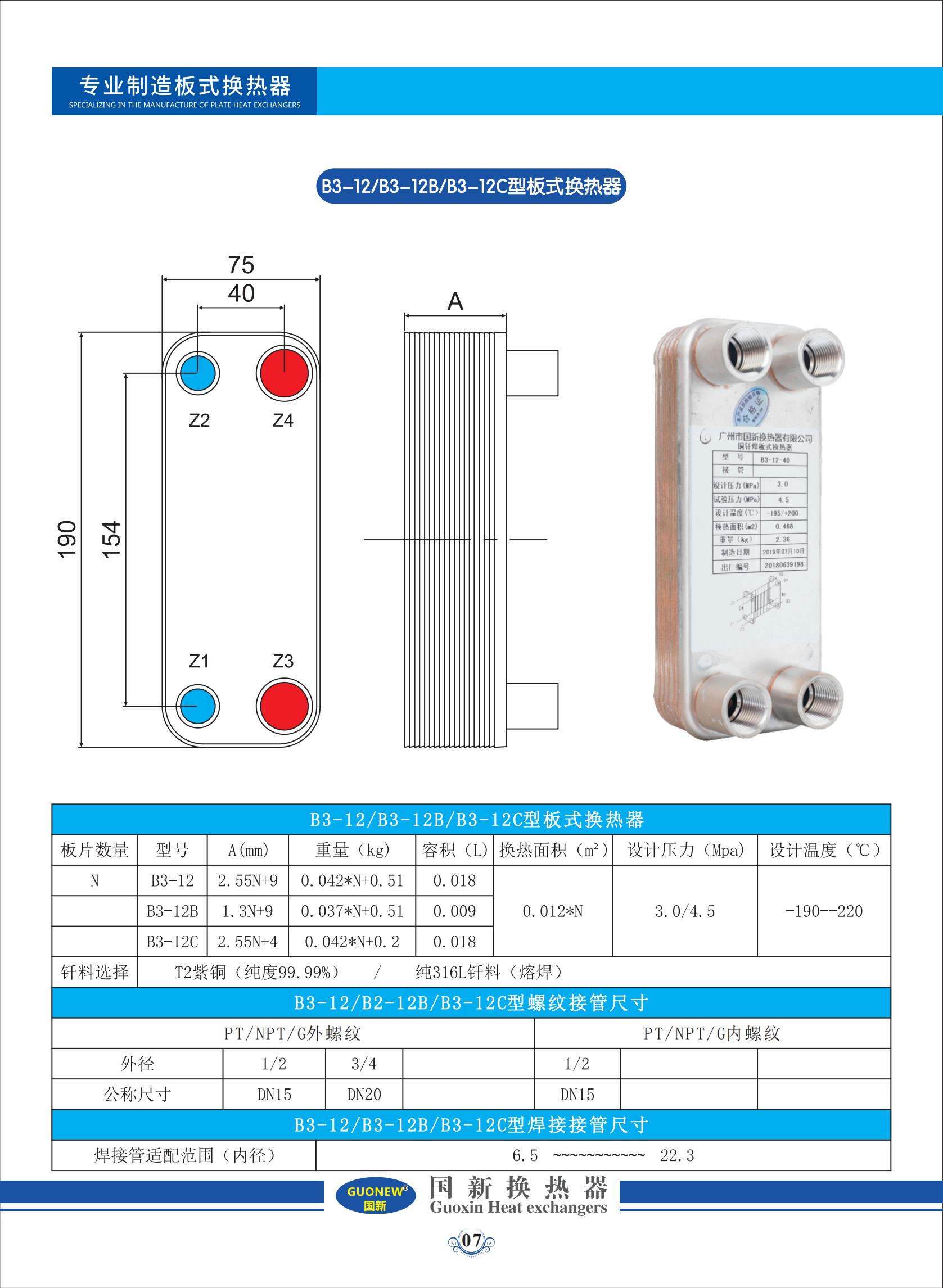

B3-12釬焊板式換熱器

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1009

產品編號

數量

庫存:

所屬分類

返回列表



生產研發

產品描述

參數

工作原理

釬焊板式熱交換器由一系列沖壓成型的凹凸不銹鋼板組成;其組成方式如下圖所示,兩相鄰板片旋轉180°組合形成通道,然后以純銅或鎳為釬料,在真空釬焊爐中,將相臨不銹鋼波紋板片釬接而成的板式換熱器。板片間形成通道,邊角上的角孔分布使兩種介質在通道中交替流動,數目眾多的接觸點提供了很好的機械強度,接觸點和邊緣由銅釬焊密封,確保兩側介質和外界三者之間完全隔離。

換熱特點

1.結構緊湊，容易安裝

2.重量輕,僅相當于管殼式換熱器的20~30%

3.經久耐用,能承受高溫高壓

4.污垢系數低,高湍流降低了污垢系數,從而減少了清洗次數

5.傳熱效率高,用水量少

應用領域

輕紡造紙業:廢氣、廢液的余熱利用

化工行業:加熱,冷卻,蒸發,冷凝過程

電力工業:作為變壓器油冷卻器、透平油冷卻器

冶金工業:作為軋機、連鑄機、制氧機的潤滑油冷卻器,循環水冷卻器

區域集中供熱:汽水供熱換熱器、中間換熱站加熱器、二次系統水加熱器

制冷空調和暖通行業作為蒸發器、冷凝器、氣體過熱器、液體過冷器、回?zé)崞鞯?/p>

制熱功率（KW）	制熱功率 (HP)	35°C水water25-30°C			40°C水water30-35°C			50°C水water40-45°C			60°C水water50-55°C			水流量Water fowt/h
制熱功率（KW）	制熱功率 (HP)	板換型號plate type			板換型號plate type			板換型號plate type			板換型號plate type
		B3-27	b3-52	B3-95	B3-27	B3-52	B3-95	B3-27	B3-52	B3-95	B3-27	B3-52	B3-95
2.5	1.0	12			12			12			14			0.43
5.0	2.0	18			20			22			22			0.86
7.5	3.0	26			28			30			32			1.28
10.0	4.0	34			36			40			42			1.71
12.5	5.0	42	18		46	18		48	20		52	20		2.14
15.0	6.0	48	22		54	22		58	24		62	24		2.58
17.5	7.0	56	24		62	24		66	26			28		3.00
20.0	8.0	64	26			26			28			32		3.43
22.5	9.0		28			30			32			34		3.85
25.0	10.0		30			32			36			38		4.28
27.5	11.0		34			36			38			42		4.71
30.0	12.0		36			38			42			46		5.14
32.5	13.0		40			40			44			48		5.57
35.0	14.0		42			44			48			52		6.01
37.5	15.0		46			48			50			56		6.42
40.0	16.0		48			50			54			60	36	6.85
42.5	17.0		50			52			58			64	38	7.28
45.0	18.0		52			56			60	38		66	42	7.71
47.5	19.0		56	36		58	36		64	40			44	8.14
50.0	20.0		58	38		60	38			42			46	8.56
62.5	25.0			46			48			52			56	10.70
75.0	30.0			54			56			60			66	12.86
87.5	35.0			62			64			70			76	15.00
100.0	40.0			70			74			80			88	17.12
125.0	50.0			88			92			100			108	21.41
150.0	60.0			104			108			118			128	25.69
175.0	70.0			120			126			138			150	29.97
200.0	80.0			138			144			156				34.25

制熱功率（KW）	制熱功率 (HP)	2°C水water12-7°C			3°C水water12-7°C			5°C水water15-10°C			10°C水water20-15°C			水流量Water fowt/h
制熱功率（KW）	制熱功率 (HP)	板換型號plate type			板換型號plate type			板換型號plate type			板換型號plate type
		B3-27	b3-52	B3-95	B3-27	B3-52	B3-95	B3-27	B3-52	B3-95	B3-27	B3-52	B3-95
2.5	1.0	16			18			14			14			0.43
3.8	1.5	20			22			18			18			0.60
5.0	2.0	24			28			24			24			0.66
7.5	3.0	34			40			34			32			1.28
10.0	4.0	44			52	26		42			40	24		1.71
12.5	5.0	54	26		64	30		52	26		50	28		2.14
15.0	6.0	64	30			36		62	30		58	32		2.58
17.5	7.0		34			40			34			36		3.00
20.0	8.0		38			46			38			38		3.43
22.5	9.0		42			50			42			42		3.85
25.0	10.0		46			56			44			46		4.28
27.5	11.0		50			60	36		50			50	30	4.71
30.0	12.0		56	34		66	38		52	34		54	32	5.14
32.5	13.0		60	36			42		58	36		58	36	5.57
35.0	14.0		64	40			44		62	38		62	38	6.01
37.5	15.0			42			48			40			40	6.42
40.0	16.0			44			50			44			42	6.85
42.5	17.0			46			54			46			44	7.28
45.0	18.0			48			56			48			46	7.71
47.5	19.0			52			60			50			48	8.14
50.0	20.0			54			62			54			60	8.56
62.5	25.0			66			78			64			72	10.70
75.0	30.0			80			94			76			82	12.86
87.5	35.0			94			110			88			96	15.00
100.0	40.0			108			124			100			118	17.13
125.0	50.0			134			158			126			144	21.41
150.0	60.0			162			194			154			170	25.69
175.0	70.0			190						184			198	29.97
200.0	80.0			220						214				34.25
